Texte et photos Jean-Marie LEMAIRE.

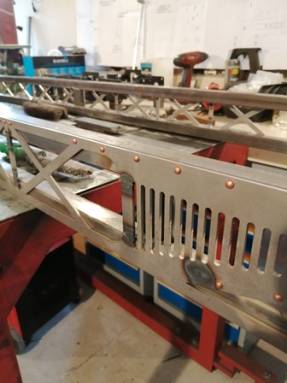

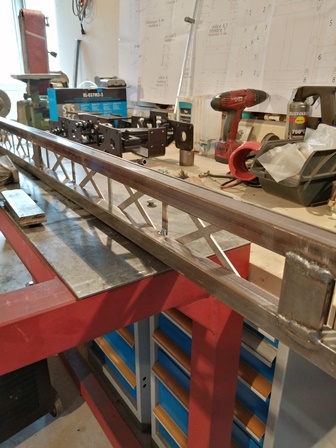

Les deux poutres du châssis sont constituées avec du tube de 25*25 sur lequel la découpe laser est fixée par soudure. Toutes les soudures sont effectuées de façon à ce qu’elles soient invisibles, car même bien faite, une soudure n’est pas très esthétique.

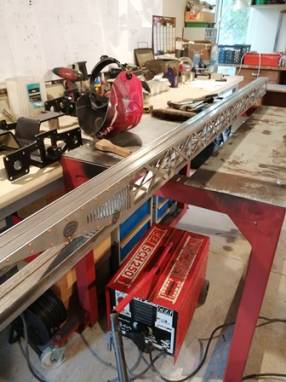

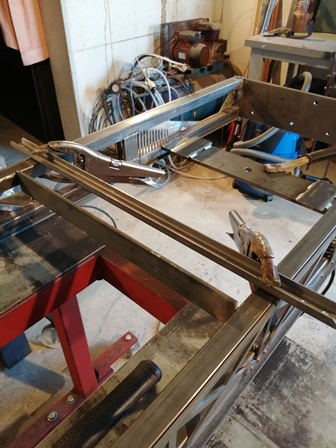

Les poutres, les traverses de tamponnement et les supports de bogies sont assemblés en faisant attention à l’équerrage et à la planéité.

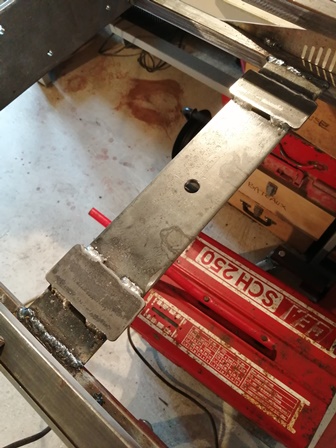

Les supports de bogies équipés préalablement des plaques de glissement sont soudés sur les poutres à l’intérieur du châssis.

À ce stade, les poutres reçoivent leurs entretoises de renfort, car elles devront reprendre sans « broncher » le poids des 3 batteries.

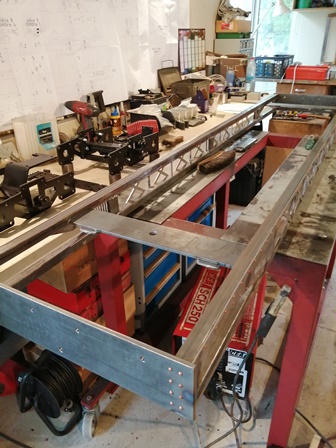

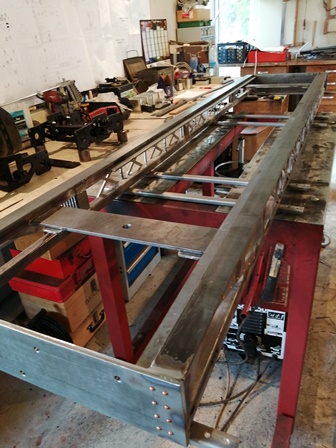

Le châssis est entièrement assemblé, les supports de marche-pieds sont installés. L’écartement des poutres est maintenu grâce à un gabarit écarteur.

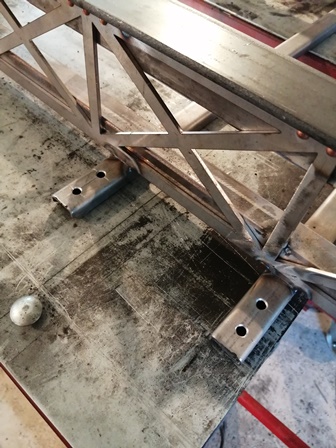

Les supports de marche-pieds sont soudés par-dessous, afin de ne pas rendre les soudures visibles. Ces U en tôle pliée de 20/10 servent également d’entretoises sur les poutres longitudinales.

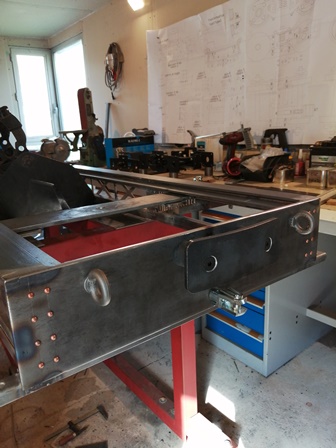

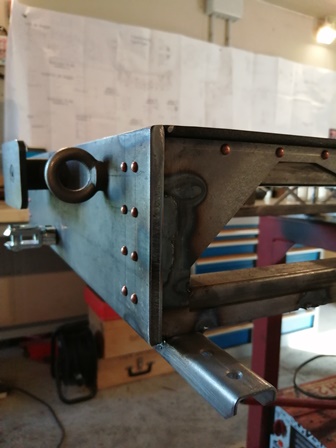

Les traverses avant et arrière sont équipées de leurs accessoires, les attelages, les anneaux de levage et les tampons. Il y aura aussi sur la traverse arrière une prise multibroche qui assurera la liaison électrique entre l’autorail et le poste de commande vers le wagon de service ou le wagon d’accompagnement.
